机械臂和移动机器人两种控制系统方案对比分析

电子设计 ? 2021-03-09 11:31 ? 次阅读

本文比较了机械臂和移动机器人两种工业机器人的控制系统方案,对其特点进行了介绍。

以上分类是根据应用对象,此外,市面上更多的是通用型运动控制器,即控制非标设备的。

1控制器底层方案

1.1机械臂类

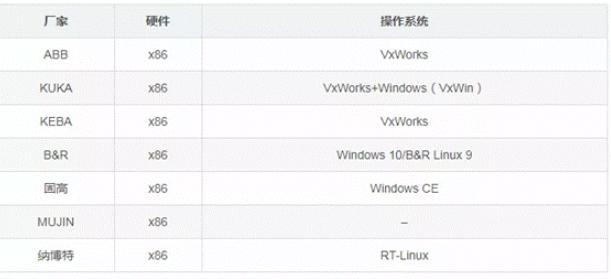

机械臂类的控制器发展较早,相对成熟,先来看看现有的控制系统底层方案。

1.2移动机器人类

移动机器人的控制器属于较新的方向,工业移动机器人有AGV、无人驾驶工程机械等形式,控制系统底层方案如下:

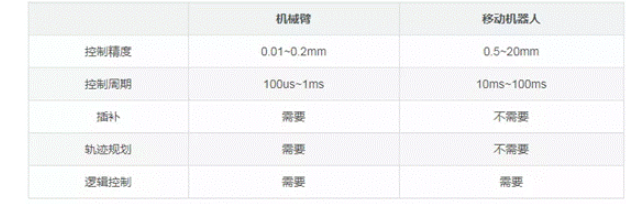

1.3对比

机械臂对精度和运动稳定性的要求较高,因此计算量大、周期短,比移动机器人一般要高1到2个量级。移动机器人一般对同步精度要求不高,其配置相对较低。

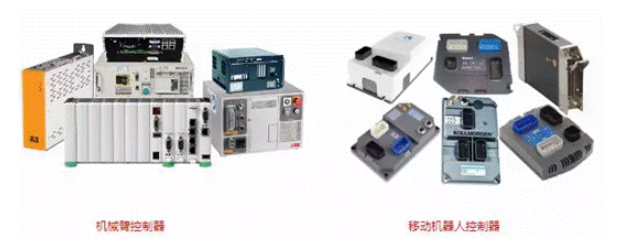

机械臂一般工作于固定的区域,其控制器通常放置于机箱内,因此防护等级不高,一般是IP20。

移动机器人由于需要经常运动,尤其是室外工程机械,要考虑防水防尘,其防护等级较高,一般是IP67。

2CoDeSys介绍

2.1CoDeSys的组成

你会发现,很多的机器人控制软件都是借助CoDeSys实现的,那么什么是CoDeSys呢?

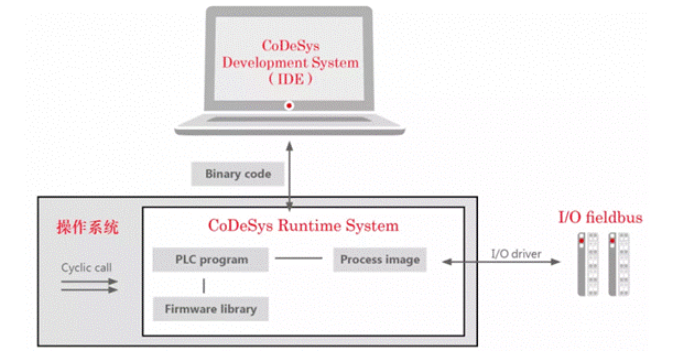

CoDeSys是一款付费的软PLC开发软件,简单来说,它包括两部分:DevelopmentSystem和RuntimeSystem。DevelopmentSystem就是用来编程的软件界面(就像VisualStudio、Eclipse等软件,也可以称为IDE),设计、调试、编译PLC程序都在IDE中进行,这部分是用户经常打交道的;

PLC程序写好了以后,就要把它转移到硬件设备中运行。可是这时生成的PLC程序自己是无法运行的,它还要在一定的软件环境中才能工作,这个环境就是RuntimeSystem,这部分是用户看不到的。

二者安装的位置通常不同,IDE一般安装在开发电脑上,RuntimeSystem则位于起控制作用的硬件设备上,二者一般使用网线连接,程序通过网线下载到Runtime中运行。

CoDeSys在国内知名度不高,但是在欧洲久负盛名,尤其在工业控制领域。我们上面提到的很多机器人公司都使用了它的产品,例如KEBA、倍福、固高,还有几乎所有的移动机器人控制器厂家。

设计CoDeSys的3S公司只卖软件,不卖硬件。硬件电路需要由用户自己设计,3S公司负责将RuntimeSystem移植到客户的硬件上。RuntimeSystem可以裸跑在硬件上,但一般是运行在操作系统上,配置操作系统也是客户的工作。

如果客户要求,CoDeSys的IDE可以定制,换成客户的logo和外观,这就是为什么你会发现不同厂家的开发平台长得不一样,但风格又比较相似。

当然,用户也可以使用其它IDE,例如倍福就使用了微软的VisualStudio,而背后的编译器等内核以及函数库仍然采用CoDeSys的方案。

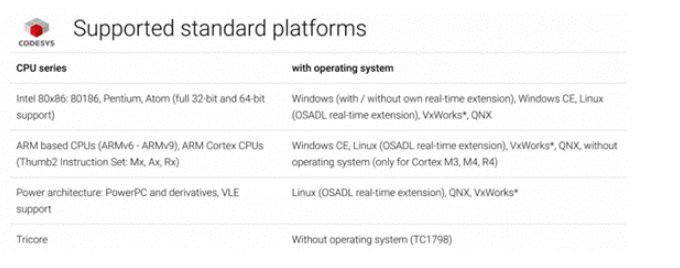

CoDeSys的Runtime具有强大的适应性,支持绝大多数的操作系统和硬件芯片架构。

2.2CoDeSysRuntime原理

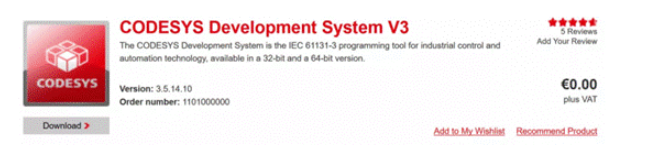

CoDeSys的IDE部分是免费的,你可以从其官网下载体验体验。真正收费的是运行系统RuntimeSystem。

CoDeSys在设计之初就将功能划分为若干组件模块,例如总线协议栈、可视化界面、运动控制、安全控制等等,用户可以像搭积木一样选购必需的模块搭建自己的系统,最后形成一个定制化的控制软件平台。

一些初次接触软PLC的用户可能对这部分感到陌生,但其实这种设计方式非常普遍。举几个例子,MATLABSimulink的实时工具箱(Real-Time)就是这样的工作方式,用户在Simulink的图形界面里通过拖拽设计控制程序,然后下载到真实的硬件中跑,可以在这里了解。

还有像倍福也是这样的使用方式,用户在TwinCATIDE里进行编程,然后下载到倍福的控制器中,控制器里面其实已经预装了一个Runtime。西门子的STEP7也是一款IDE,它的PLC中也存在一个配套的Runtime。

用户编写的PLC程序就像我们电脑里的应用程序,它运行在RuntimeSystem上,而RuntimeSystem又运行在操作系统之上。

RuntimeSystem位于应用程序和操作系统之间。所以可以被称为中间件(Middleware)。在机器人软件里面,处于同样地位的还有ROS、OROCOS(Real-TimeToolkit)等等。

机器人的控制,像数控机床一样,对实时性有要求,因此我们选择的操作系统最好是实时操作系统(RTOS)。遗憾的是,我们经常用的操作系统都不是实时的,例如Windows和Linux。但幸运的是,有人对它们进行了改造,也就是加入实时补丁。

常用的实时操作系统有:VxWorks、QNX、WindowsRTX、Xenomai、RTLinux、LinuxRTAI、WinCE、μC/OS、SylixOs等等。考虑到Windows和Linux这两款操作系统的用户较多,CoDeSys推出了相应的实时补丁(RTE),为用户免去了改造的烦恼。

想了解更多的CoDeSysRuntime信息可以阅读官方的文档[MathProcessingError][1][2][1][2]。

2.3CoDeSys的缺点

CoDeSys给我们开发控制器带来了便利,省去了从零开始的麻烦,但是依靠CoDeSys这类商业软件开发自己的控制器产品也存在不少的缺点:

1底层算法不公开

CoDeSys集成的运动控制组件、总线协议栈都是封装好的,用户无法了解其内部细节,也无法针对自己的具体需求进行定制优化,只能简单地调用。用户只能依附于CoDeSys平台,难以形成自己的核心技术。

2功能有限,难以扩展

现在以机器视觉、人工智能、自动驾驶等为代表的新技术突飞猛进,而工业控制上的很多技术仍然停留在20年前。以移动机器人中的导航场景为例,基于视觉或者激光的导航方法需要采集大量的数据并对其进行处理,其中涉及相当多的矩阵计算。

而现在PLC只能进行落后的一维数字计算,难以实现复杂的算法。与人工智能圈子喜欢开源的风格正好相反,工业控制圈子相互封闭,谁都不肯开放自家的函数库,开源函数库极少(OSCAT),就连最基本的滤波算法、矩阵计算都要自己从头开始写。而且,国际标准提供的基本函数太过有限,完全无法适应新的场景,急需扩展。

3难以更新

由于完全依赖CoDeSys,客户自己产品硬件的升级换代需要重新定制移植,导致成本增加。

3开源方案

目前存在一些开源的控制系统方案,例如Beremiz、Orocos、OpenPLC、OpenRTM、ORCA。

开发机器人控制器是个繁重的工作,要明确一系列性能要求,首先是实时性。

实时性对于工业机器人来说一般是必须的,对于服务或娱乐机器人则未必。一般人很容易错把“实时性”理解为处理或者响应速度快,但是其实“实时性”表示时间上的“确定性”,例如实时操作系统(RTOS)中的中断响应或者进程切换的延迟时间一定是在一个时间范围内。

我们常用的操作系统(Windows、Linux)都不是实时操作系统,因为它们设计的初衷是吞吐量,不能保证每个事件都在一定范围内得到处理。再比如,标准以太网的传输速度比实时工业以太网快多了,但是它也却不是实时的,因为它同样不能保证数据在给定的时间内完成传输。

理解实时性不太难,可是机器人哪些的任务需要实时运行呢?如何根据机器人的性能要求确定程序运行的时间间隔呢(是1ms还是10ms)?实时性取决于硬件还是软件呢?

如何根据实时性选择具体的软硬件呢(该选择ARM还是X86、LinuxRTAI还是VxWorks)?网上缺少这方面的深入讨论,各大机器人厂家也不会公开自己的测试和试验结果,似乎这方面主要依靠经验和试错。

这里我也只能提供几个指标,目前工业机械臂的控制周期是1ms左右,性能较高的伺服驱动器位置环的控制周期可以达到125[MathProcessingError]musμs。

PLCopen定义了伺服和运动控制的一些标准,包括编程语言、运动控制基础函数块(FunctionBlock)、输入输出接口的参数等[MathProcessingError]^{[3]}

[3]具体的实现代码细节,这个是由各个厂家提供的。
编辑:hfy
